نحوه محاسبه وزن تیرآهن یک فرآیند چند مرحله‌ای است که شامل تعیین ابعاد دقیق پروفیل، محاسبه مساحت مقطع، تبدیل واحدها، ضرب در طول تیر و نهایتاً اعمال چگالی ماده می‌باشد. این محاسبات به مهندسان کمک می‌کند تا از نظر فنی و اقتصادی بتوانند انتخاب بهینه‌ای داشته باشند و در نتیجه سازه‌ای ایمن، مقاوم و پایدار طراحی و اجرا نمایند.

ابتدا مساحت مقطع تیرآهن با استفاده از ابعاد دقیق فلنج‌ها و وب آن محاسبه شده و سپس با ضرب آن در طول تیر و در نهایت در ضریب چگالی فولاد (حدود 0.785 برای تبدیل سانتیمتر مربع به متر مربع در محاسبات تیرآهن) وزن کلی تیرآهن به دست می‌آید. برای کسب اطلاعات بیشتر در خصوص نرخ تیرآهن، قیمت تیراهن ۱۴ و تیرآهن فایکو می‌توانید به منابع معتبر مراجعه کنید؛ همچنین سایت‌های تخصصی مانند آیرونیز با ارائه مطالب به‌روز در حوزه مصالح ساختمانی، می‌توانند راهنمای خوبی برای طراحان و مهندسان باشند.

برای دریافت مشاوره تخصصی رایگان، می توانید عبارت ” نرخ تیرآهن” را همراه نام ” آیرونیز” در گوگل جستجو کنید.



اهمیت محاسبه دقیق وزن تیرآهن

محاسبه وزن تیرآهن یک بخش حیاتی از فرآیند طراحی سازه‌های فلزی است که نقش مهمی در تحلیل بار، برنامه‌ریزی هزینه و تضمین ایمنی سازه دارد. با تعیین دقیق ابعاد تیرآهن، محاسبه مساحت مقطع به کمک فرمول‌های هندسی و ضرب آن در طول و چگالی ماده، می‌توان به نتایج دقیقی دست یافت.

تأثیر بر هزینه‌های پروژه

از آنجایی که وزن تیرآهن مستقیماً با هزینه‌های تولید، حمل و نصب مرتبط است، داشتن محاسبه‌ای دقیق موجب کاهش هزینه‌های اضافی می‌شود. استفاده از داده‌های صحیح در تخمین هزینه‌های پروژه، به مدیران پروژه و سرمایه‌گذاران کمک می‌کند تا تصمیمات اقتصادی بهتری اتخاذ نمایند.همچنین میتوانید برای کسب اطلاعات بیشتر در حوزه تیرآهن مانند قیمت تیرآهن 14 به سایت های مرجع آهن مانند آیرونیز مراجعه نمایید.

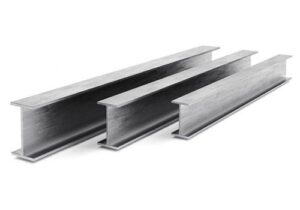

تعریف تیرآهن و اجزای تشکیل‌دهنده آن

تیرآهن یکی از پروفیل‌های استاندارد در صنعت ساخت و ساز است که به دلیل شکل منحصر به فرد “I” یا “H”، دارای دو قسمت اصلی می‌باشد:

فلنج‌ها: قسمت‌های افقی تیر که نقش اصلی در تحمل بارهای خمشی را دارند.

وب: قسمت عمودی تیر که به توزیع نیروها کمک می‌کند و مقاومت در برابر برش را فراهم می‌نماید.



مفاهیم پایه در محاسبه

برای محاسبه وزن تیرآهن، سه پارامتر اصلی مورد نیاز است:

مساحت مقطع تیرآهن: مجموع مساحت‌های فلنج‌ها و وب که با استفاده از ابعاد دقیق اندازه‌گیری می‌شود.

طول تیر: طول کلی تیرآهن که بر اساس نیاز پروژه تعیین می‌شود.

چگالی ماده: در محاسبه تیرآهن‌های فولادی، معمولاً از چگالی تقریبی 7850 کیلوگرم بر متر مکعب استفاده می‌شود. به‌عبارتی، ضریب 0.785 در محاسبات مربوط به تبدیل واحد از سانتیمتر مربع به متر مربع بکار می‌رود.

فرمول کلی محاسبه وزن تیرآهن

فرمول محاسبه وزن تیرآهن به شکل زیر است:

برای محاسبه وزن دقیق، ابتدا باید مساحت مقطع تیرآهن به واحد متر مربع محاسبه شود. اگر مساحت به سانتیمتر مربع داده شده باشد، باید با تقسیم بر 10,000 به متر مربع تبدیل شود.

محاسبه مساحت فلنج‌ها

برای تیرآهن‌های I شکل، مساحت هر فلنج به صورت زیر محاسبه می‌شود:

مساحت یک فلنج = عرض فلنج × ضخامت فلنج

محاسبه مساحت وب

مساحت وب تیرآهن به سادگی از طریق فرمول زیر بدست می‌آید:

مساحت وب = ارتفاع وب × ضخامت وب



تعیین ابعاد تیرآهن

ابتدا ابعاد دقیق تیرآهن شامل عرض و ضخامت فلنج‌ها، ارتفاع وب و ضخامت وب از نقشه‌های فنی یا مشخصات تولیدکننده به دست می‌آید. دقت در اندازه‌گیری این ابعاد از اهمیت ویژه‌ای برخوردار است، زیرا خطا در این مرحله می‌تواند منجر به اختلاف‌های قابل توجه در محاسبه وزن نهایی شود.

محاسبه مساحت مقطع تیرآهن

با استفاده از فرمول‌های ارائه‌شده، مساحت مقطع تیرآهن به‌صورت دقیق محاسبه می‌شود. در این مرحله، توجه به تبدیل واحدها نیز ضروری است تا نتیجه نهایی به واحدهای استاندارد مانند متر مربع ارائه شود.

اعمال طول تیر

پس از محاسبه مساحت مقطع، مقدار آن در طول کل تیرآهن ضرب می‌شود تا حجم کلی تیر محاسبه گردد. طول تیر معمولاً بر حسب متر داده می‌شود.

ضرب در چگالی ماده

نتیجه حاصل از مرحله قبل در چگالی ماده ضرب می‌شود تا وزن نهایی تیرآهن به دست آید. برای تیرآهن‌های فولادی، چگالی معمولاً برابر با 7850 کیلوگرم بر متر مکعب است. به عبارت دیگر، از ضریب 0.785 در محاسباتی که از واحدهای سانتیمتر مربع استفاده می‌کنند، بهره گرفته می‌شود.

بازبینی و کنترل کیفیت محاسبات

پس از انجام محاسبات اولیه، بهتر است نتیجه به کمک نرم‌افزارهای تحلیل سازه یا ابزارهای دیجیتال بررسی و تایید شود. این مرحله به کاهش خطاهای احتمالی و افزایش دقت در نتایج کمک می‌کند.



تبدیل واحدها و اهمیت دقت

یکی از مشکلات رایج در محاسبات دستی، خطا در تبدیل واحدها است.

تبدیل مساحت: دقت در تبدیل سانتیمتر مربع به متر مربع بسیار حیاتی است (1 m² = 10,000 cm²).

ثابت‌های چگالی: استفاده از مقدار دقیق چگالی ماده در محاسبات، از بروز خطاهای بعدی جلوگیری می‌کند.

استفاده از نرم‌افزارهای تحلیل سازه

در پروژه‌های بزرگ ساختمانی و صنعتی، استفاده از نرم‌افزارهایی نظیر SAP2000 ،  ETABS و STAAD.Pro برای تحلیل دقیق نیروها و بررسی رفتار تیرآهن در شرایط بارگذاری مختلف، توصیه می‌شود. این نرم‌افزارها به مهندسان امکان می‌دهند تا علاوه بر محاسبه وزن، رفتار دینامیکی و نقاط بحرانی سازه را نیز شناسایی کنند.

استفاده از سیستم‌های BIM

سیستم‌های مدل‌سازی اطلاعات ساختمان (BIM) با یکپارچه‌سازی داده‌های مربوط به ابعاد، مصالح و بارهای وارده، امکان طراحی دقیق‌تر و هماهنگی بیشتر میان تیم‌های طراحی و اجرا را فراهم می‌آورند. این فناوری به مهندسان کمک می‌کند تا محاسبات خود را به‌روز نگه دارند و از خطاهای احتمالی جلوگیری کنند.

نرم‌افزارهای مدل‌سازی سه‌بعدی

استفاده از نرم‌افزارهایی مانند Tekla Structures و Advance Steel، به مهندسان اجازه می‌دهد تا پروفیل‌ها را به‌صورت دیجیتال مدل‌سازی کرده و جزئیات دقیق اتصالات و ابعاد را بررسی نمایند. این ابزارها علاوه بر کاهش زمان محاسبات، دقت نتایج را بهبود می‌بخشند.



نتیجه‌گیری

در مجموع، نحوه محاسبه وزن تیرآهن یک فرآیند چند مرحله‌ای است که شامل تعیین ابعاد دقیق پروفیل، محاسبه مساحت مقطع، تبدیل واحدها، ضرب در طول تیر و نهایتاً اعمال چگالی ماده می‌باشد. این محاسبات به مهندسان کمک می‌کند تا از نظر فنی و اقتصادی بتوانند انتخاب بهینه‌ای داشته باشند و در نتیجه سازه‌ای ایمن، مقاوم و پایدار طراحی و اجرا نمایند.

دقت در هر یک از مراحل محاسباتی، از اندازه‌گیری دقیق ابعاد تا استفاده از نرم‌افزارهای تحلیل سازه، نقش مهمی در کاهش خطاهای احتمالی دارد. علاوه بر این، توجه به داده‌های به‌روز بازار مانند اطلاعات ارائه‌شده در نرخ تیرآهن، قیمت تیراهن ۱۴ و تیرآهن فایکو به مدیران پروژه کمک می‌کند تا تصمیمات اقتصادی بهتری اتخاذ کنند و از هزینه‌های اضافی جلوگیری نمایند.
